一、概述

熱通量傳感器又稱作熱流板、熱流計、土壤熱通量板等名稱，是專門用來測量土壤或建筑墻體熱通量的儀器，其具有體積小巧、操作簡單、無需供電、檢測精度高等優點，廣泛用于測量土壤、建筑墻體及玻璃幕墻等的熱傳導情況，配合數采儀可實現多點同步測量，為土壤或墻體的能量平衡及熱傳導研究提供準確的數據保障。

 熱通量傳感器采用熱電堆原理，該熱電堆由兩種不同的金屬材料組成，熱電堆接收到熱輻射后產生溫差電動勢，再根據算法得到熱通量數值。

三、功能特點

1、測量精度高、性能優異、輸出穩定；

2、無需供電，模擬信號輸出，配合變送器可輸出RS485或4-20mA等標準信號；

3、靈敏度高，響應快速；

4、高防護等級，適合各種惡劣環境；

5、體積小巧、便于安裝維護；

6、采用阻燃材料封裝，防水、抗老化、耐腐蝕；

7、可與多種數據采集儀對接使用，實現熱通量數據的多點動態檢測；

四、技術參數

名稱	技術指標
供電	無需供電（輸出-100mV~+100mV信號） DC24V供電（配備變送器，輸出RS485或4-20mA等信號）
測量量程	-2000~2000W/㎡
精度	±5%
防護等級	IP68
輸出信號	-100mV~+100mV，配合變送器可輸出RS485或4-20mA等信號
尺寸	30×150mm
重量	20g
工作溫度	-50~80℃
工作濕度	0~100%RH

 五、測量方法

1、土壤測量法

應該使板面與熱流量方向相垂直，水平放置于土壤層中。傳感器的埋設深度，通常是距自然下墊面3-10厘米深處，應盡量避免直接設置在土層表面，因為自然下墊面并非幾何平面，同時傳感器的上表面直接與空氣接觸也可能產生輻射誤差。通常在觀測場地選擇一塊具有代表性的地段，用鏟刀垂直向下挖一剖面，

從土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置熱流板，并使傳感器的上下兩側面能與土壤保持良好的接觸，將導線沿剖面引出再將土壤回填。但要注意，熱流板的埋設深度應該是其中心線與土壤表面的距離。

2、墻面測量法

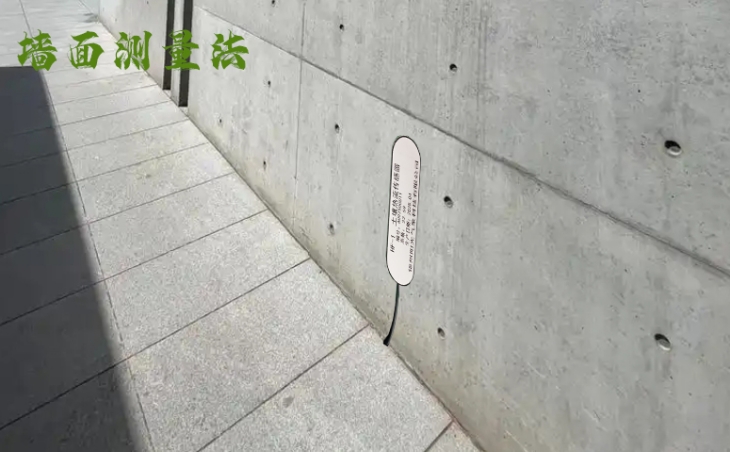

首先將熱流傳感器表面均勻涂上凡士林，將涂有凡士林的熱流傳感器貼在墻體表面，使墻體和熱流傳感器能夠進行緊密接觸，停留幾分鐘后，待熱流傳感器適應環境溫度后可開始測量
